  Home>제품소개>Microwave응용제품

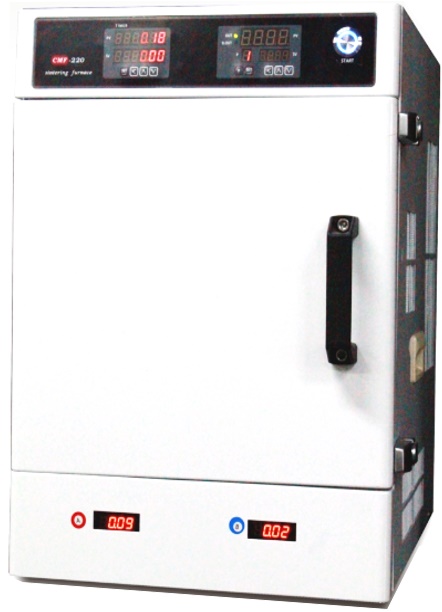

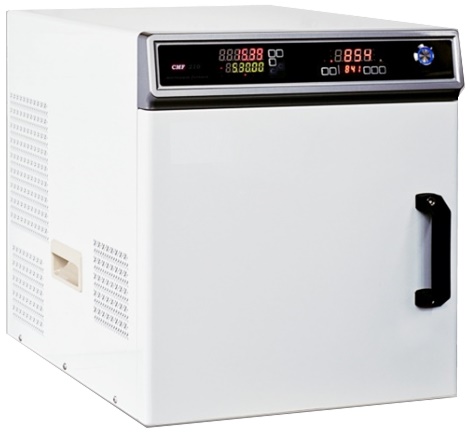

  지르코니아 마이크로웨이브 소결로( Zr Sintering Furnace)

* 저비용 고효율 신개념 Microwave 소결로/ 치과보철용/치기공 Zr지르코니아 소결장비

* Applied Design to 2.45GHz Microwave with LG Magnetron

Power 1000W 2000W

3kWFeature 특장점

Model

  LUS210CMF

LUP1200LLUP1200LLUP1200LLUP1200LLUP1200LLUS220CMF

 내부구조

Chamber


Max Temp(℃)

 1600℃

1600℃
● 2.45GHz 마이크로웨이브 가열,소결방식

● 1550℃까지 약 40~45분 소요

  (기존 히터전열로 타입대비 1/5로 시간단축)


● 저렴한 유지/보수(열선 교환이 없음/전기료 1/3수준)
   간단한 설치 / 가정용전기시스템 사용(별도공사 불필요)
● 용도에 따라 Chamber용량 선택가능
● 신속한 제품소결로 생산성 극대화

● 크랙이나 뒤틀림없이 강도높은 Zr 소결체 완성
치기공 Zr(지르코니아) 소결용 이외에
   다른 금속 소결용으로 활용가능

Operating Temp

 1400~1550℃

1400~1550℃

 Input

 AC 220V*60/50Hz

(1450W)

AC 220V*60/50Hz

(2900W)

Program

10 Steps by Manual

10 Steps by Manual

Size(L*W*H)

395x500x440mm

395x500x540mm

Chamber Size

115*105*45mm

115*105*65mm

Weight

395x500x440mm395x500x440mm395x500x440mm395x500x440mm11535 Kgs

Not-Need(불요)No-Need(불요)45 Kgs

Magnetron LG 2M286 LG 2M286

[ 마이크로웨이브 소결로 및 기존 일반 히터전열로 비교]

 비교 항목

 마이크로웨이브 소결로

  기존일반 전열로

 소결 방식

 초고주파 마이크로웨이브 가열방식

 고온 텅스텐 필라멘트 히터방식

 크기(mm)

  395D x 500W x 440H

 So Larger

 무게(Kgs)

 35 Kgs(경량)

  60~80 Kga(고중량)

 사이클(Hrs)

  가열1시간(Heating)+냉각 1.5시간

 가열 5시간+ 냉각 8시간

 소비전력(W)

  1,100 Watts(고효율/저에너지)

 15,000 Watts(효율/고에너지)

 전원조건

  가정용 단상전원 사용

 산업용 3상/ 별도 전원공사필요

 생산량

 일일 4~5회 소결(높은 생산성)

 일일 1~2회 소결(낮은 생산성)

 조직입자

 입자 균질화로 조직의 크랙,뒤틀림 전혀 없음

온도 민감화로 크랙이나, 뒤틀림 발생있음



 Microwave High Temp Reactor Furnace



LUS101HMF



Electrical Specification

Max Temp
(℃)
Out Put
Power
Input
Chamber
(mm)
Dimension
(mm)
Weight
(Kgs)
Applied
Magnetron

1300~1600℃




3000W




220V*60Hz




245*245*390




800*600*700




70Kgs




2M286



* Frequency : 2455MHz / Air Cooling/ Pre-Heating Time : 8 Sec
* 금속 또는 유전체물질의 소결 또는 용융, 반응용으로 제작
* 주문제작이므로, 투입물질에 따라 제작방식 및 조건은 변경될수 있음

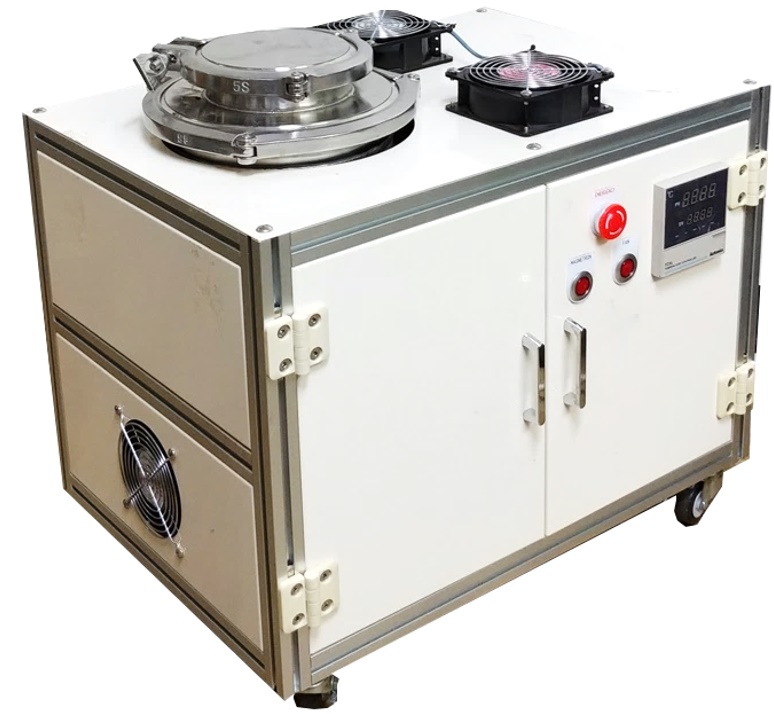

 Microwave Si-Wafer Sintering Vacuum Furnace



LUS102WMF





Electrical Specification

Max Temp
(℃)
Out Put
Power
Input
Chamber
Dimension
(Cm)
Weight
(Kgs)
Applied
Magnetron

1600~1800℃




3000W




220V*60Hz




12"~14"
Vacuum




120*85*170




380Kgs



2M246
2M286
* Frequency : 2455MHz / Air Cooling/ Pre-Heating Time : 8 Sec
* 반도체 실리콘 웨이퍼(Si-Wafer 8") 소결 및 반응용으로 제작
* 진공조건 및 사이즈는 주문제작이므로, 투입물질에 따라 제작방식 및 조건은 변경될수 있음

* 온도가변,조정형으로 소결반응 결과를 도출할수 있음

* 다른 금속성 물질투입 적용도 가능함

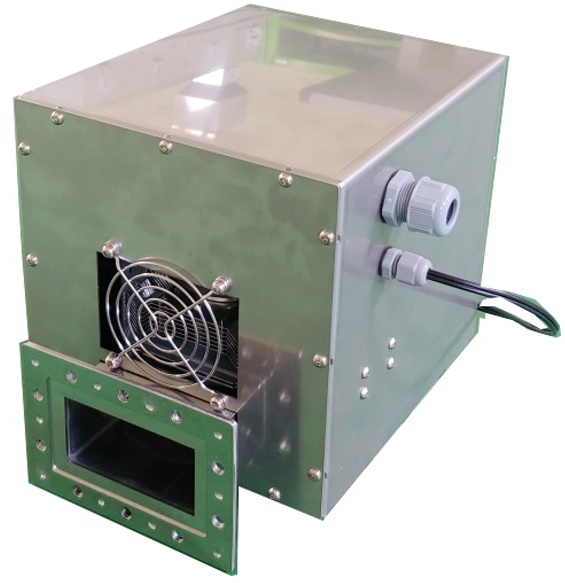

 Magnetron Head

LUS246MH

(Air Cooling)

  Instrumental Specification

Base

Magnetron

Integrated
Components

Launcher

Dimension

(mm)

Weight

(Kgs)

Applied

Magnetron

2M246
Magnetron / Launcher /Thermostat / Cooling Fan
Exhaust Air Grill / Fan Guide / SUS Case

WR340

or WR430

260*200*200

6.8Kgs

2M246-15
* Frequency : 2455MHz / Air Cooling/ Pre-Heating Time : 8 Sec
* MW장비에 마그네트론 구동부를 안전하고 간편하게 일체형으로 장착토록 제작

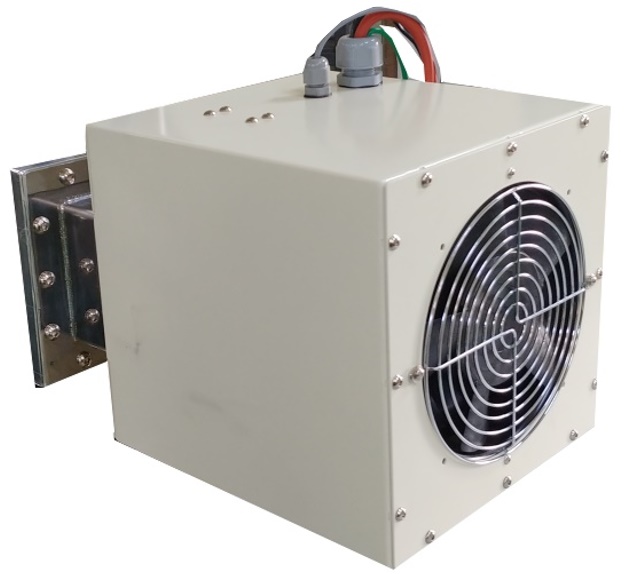

LUS246MH

LUS286MH

(Air Cooling)

Electrical Specification

* Frequency : 2455MHz / Air Cooling/ Pre-Heating Time : 8 Sec

  Instrumental Specification  Instrumental Specification  Instrumental Specification  Instrumental Specification  Instrumental Specification

Base
Magnetron
Magnetron
Integrated
Components
Integrated
Components
LauncherLauncherLauncherLauncher
Dimension
(mm)
Dimension
(mm)
Weight
Weight
(Kgs)
(Kgs)
Applied
Applied
Magnetron
Magnetron
2M2462M2462M2462M2462M286
Magnetron / Launcher /Thermostat / Cooling Fan
Exhaust Air Grill / Fan Guide / SUS Case
Magnetron / Launcher /Thermostat / Cooling Fan
Exhaust Air Grill / Fan Guide / SUS Case
WR340
WR340
or WR430
oror WR430
* Frequency : 2455MHz / Air Cooling/ Pre-Heating Time : 8 Sec
* MW장비에 마그네트론 구동부를 안전하고 간편하게 일체형으로 장착토록 제작
260*200*200
260*200*280
6.8Kgs
6.9Kgs
2M246-152M286-21

* Frequency : 2455MHz / Air Cooling/ Pre-Heating Time : 8 Sec
* MW장비에 마그네트론 구동부를 안전하고 간편하게 일체형으로 장착토록 제작
* Frequency : 2455MHz / Air Cooling/ Pre-Heating Time : 8 Sec
* MW장비에 마그네트론 구동부를 안전하고 간편하게 일체형으로 장착토록 제작
* Frequency : 2455MHz / Air Cooling/ Pre-Heating Time : 8 Sec
* MW장비에 마그네트론 구동부를 안전하고 간편하게 일체형으로 장착토록 제작
